Steg Spiraltrappa K
F170000100Stål 240 YP

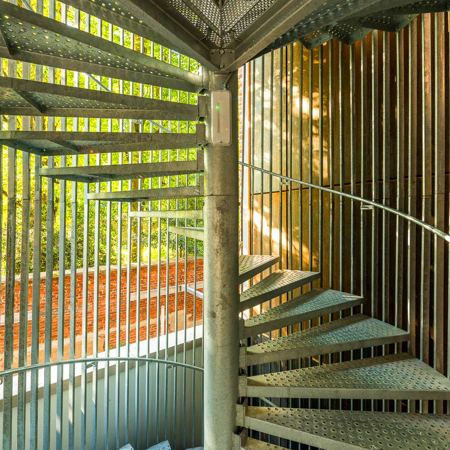

Universalsteg som kan användas både i höger- och vänstersvängda spiraltrappor. Stegen levereras obehandlade och utan kantstål så att de enkelt kan anpassas efter trappans design. Steg K har en design som ger halkskydd samtidigt som den är behaglig att gå på.
Specifikationer
- Halksäkerhet: R10 = 19° > lutning > 10° enligt DIN 51130
- Luftgenomsläpp: 9 %
- Uppressade hål: 14 mm
- Dräneringshål: 9 mm
- C-C avstånd: 50 x 50 mm
- Fire resistance: Critical temperature 550 °C
Downloads
-
PDF Drawing
-
Brochure
-
Datasheet
-
Declaration of Performance
Standardmått
| Radie (mm) | Vinkel (°) | (mm) | Yttermått (mm) | Tjocklek (mm) | Ytbehandling | Vikt (kg) | Artikelnr. | |
|---|---|---|---|---|---|---|---|---|
| 800 | 20 | 400 | 319 | 3 | Obehandlad | 4,90 | F170000100 | STEP |
| 900 | 20 | 500 | 352 | 3 | Obehandlad | 5,90 | F170010100 | STEP |
| 1000 | 20 | 600 | 387 | 3 | Obehandlad | 7,00 | F170020100 | STEP |
| 1100 | 20 | 700 | 420 | 3 | Obehandlad | 8,10 | F170030100 | STEP |
| 800 | 24 | 400 | 372 | 3 | Obehandlad | 5,40 | F170040100 | STEP |
| 900 | 24 | 500 | 414 | 3 | Obehandlad | 6,60 | F170050100 | STEP |
| 1000 | 24 | 600 | 456 | 3 | Obehandlad | 7,70 | F170060100 | STEP |
| 1100 | 24 | 700 | 497 | 3 | Obehandlad | 9,00 | F170070100 | STEP |
