Gitterrist The Original, Press-weld 33/22
E14001110GElefant® skraberiste anvendes primært til nedstøbning i niveau med fliser eller fortov og er derfor særlig anvendelig foran større indgangspartier i f.eks. butikscentre og kontorbyggeri.

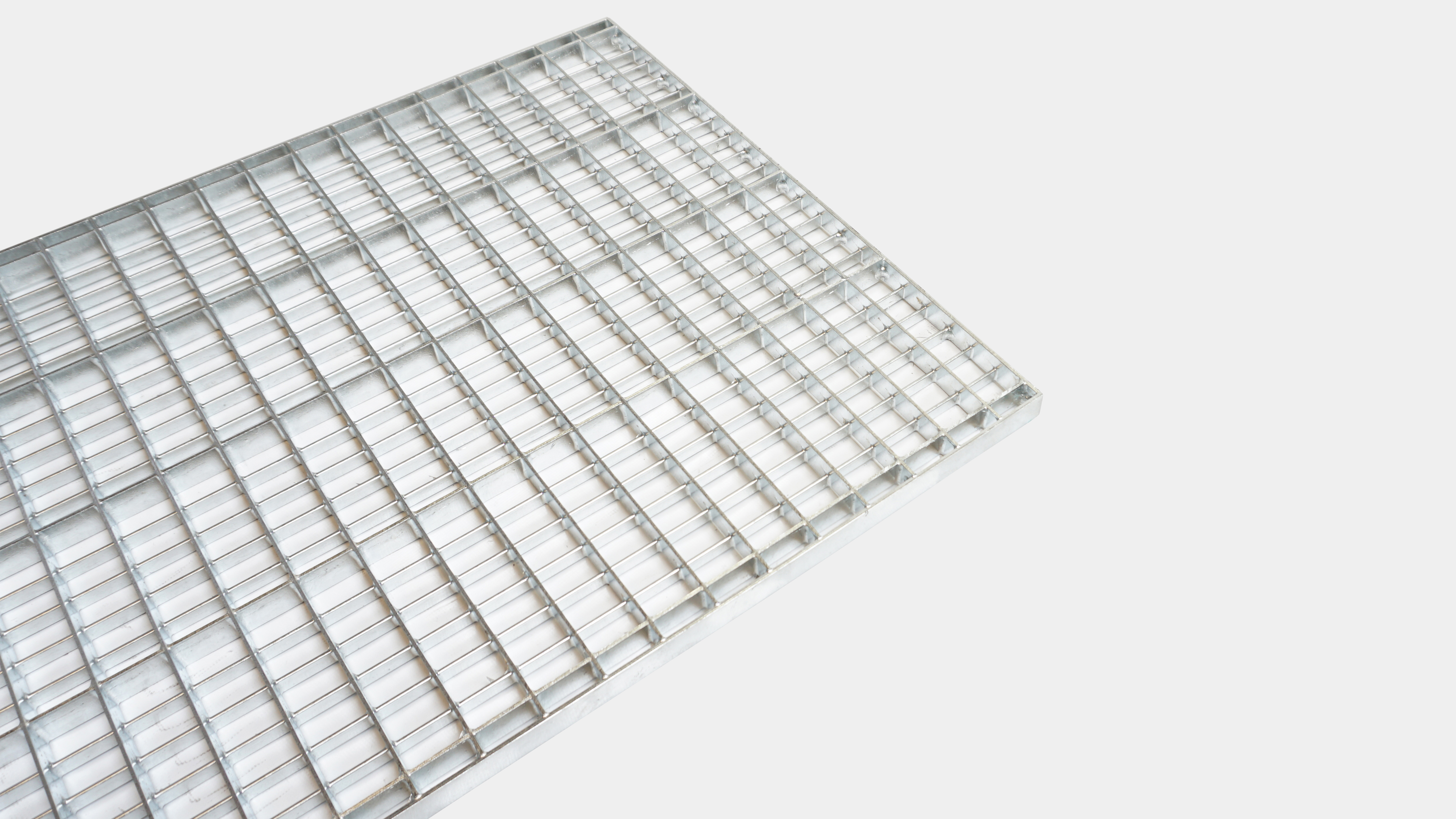

Elefant® skraberist er en pressvejst rist type SP med bæreribber i fuld højde i bæreretningen samt fylde- og styreribber i variabel højde, der går vinkelret på bæreribberne. Skraberisten leveres med påsvejst kantstål i samme dimension som bæreribberne.
Specifikationer
- Afstand mellem fyldstave (Mc): 22 mm
- Skridsikkerhed: R9 = 10° > hældning > 6° iht. DIN 51130
- Kuglekrav: 35, 20 mm iht. EN ISO 14122-2
- Afstand mellem bærestave (Ma): 33 mm
- Friareal: 82 %
Dimension: elefant® skraberisten findes i en række standard størrelser fra 250x500 til 1000x1500 mm., men kan også specialfremstilles.
Maskestørrelser: Skraberisten lagerføres med maskestørrelsen: 32x22 mm.
Bæreribber - standard: 20x2 eller 25x2 mm
Kantstål - standard: 20x3 eller 25x3 mm
Rammer: Skraberisten kan anvendes alene eller lægges i en v-stålramme til indstøbning.
Udskæringer: elefant® skraberistene kan leveres med udskæringer eller de kan, som følge af pressvejsningen, skæres til på stedet.
Materiale: Skraberistene leveres som standard i stål S240 dkp, men kan også produceres efter forespørgsel i rustfrit 1.4301 & 1.4404.
Overfladebehandling: Som standard er skraberistene varmtforzinket i.h.t. DS/EN ISO 1461 2009, men de kan leveres med andre overfladebehandlinger, f.eks. bejdset eller el-poleret i rustfrit stål.
Specialstørrelser: Kontakt os for yderligere oplysninger om muligheder og priser.
Standard dimensioner
Få maksimal sikkerhed kombineret med moderne design til konkurrencedygtige priser med PcP ELEFANT.
| L (mm) | B (mm) | H (mm) | T (mm) | Lagerstatus | Varenummer | |
|---|---|---|---|---|---|---|
| 1000 | 1000 | 25 | 2 | Lagervare | E14001110G | |
| 1000 | 1500 | 25 | 2 | Lagervare | E14001115G | |
| 250 | 1000 | 20 | 2 | E14001210G | ||
| 250 | 500 | 20 | 2 | E14001205G | ||
| 300 | 1000 | 20 | 2 | Lagervare | E14001310G | |
| 315 | 640 | 20 | 2 | E14001316G | ||
| 400 | 1000 | 20 | 2 | Lagervare | E14001410G | |
| 400 | 1200 | 20 | 2 | E14001412G | ||
| 400 | 1500 | 20 | 2 | E14001415G | ||
| 400 | 600 | 20 | 2 | E14001406G | ||
| 400 | 800 | 20 | 2 | Lagervare | E14001408G | |
| 400 | 900 | 20 | 2 | E14001409G | ||
| 425 | 640 | 20 | 2 | Lagervare | E14001426G | |
| 425 | 748 | 20 | 2 | E14001427G | ||
| 440 | 640 | 20 | 2 | E14001446G | ||
| 500 | 1000 | 20 | 2 | Lagervare | E14001510G | |
| 500 | 1200 | 20 | 2 | E14001512G | ||
| 500 | 1500 | 20 | 2 | E14001515G | ||
| 500 | 800 | 20 | 2 | E14001508G | ||
| 500 | 900 | 20 | 2 | E14001509G | ||
| 600 | 1000 | 20 | 2 | Lagervare | E14001610G | |
| 600 | 1200 | 20 | 2 | Lagervare | E14001612G | |
| 600 | 1500 | 20 | 2 | E14001615G | ||
| 600 | 800 | 20 | 2 | E14001608G | ||
| 600 | 900 | 20 | 2 | E14001609G | ||
| 750 | 1000 | 25 | 2 | E14001710G | ||
| 750 | 1500 | 25 | 2 | E14001715G | ||
| 800 | 1000 | 25 | 2 | E14001810G |
| Varenummer | |
|---|---|
| E14001110G | |
| E14001115G | |
| E14001210G | |
| E14001205G | |
| E14001310G | |
| E14001316G | |
| E14001410G | |
| E14001412G | |
| E14001415G | |
| E14001406G | |
| E14001408G | |
| E14001409G | |
| E14001426G | |
| E14001427G | |
| E14001446G | |
| E14001510G | |
| E14001512G | |
| E14001515G | |
| E14001508G | |
| E14001509G | |
| E14001610G | |
| E14001612G | |
| E14001615G | |
| E14001608G | |
| E14001609G | |
| E14001710G | |
| E14001715G | |
| E14001810G |
Downloads
-
PDF Drawing
- Side250bgtegning10 Srcset Large (1) .jpg Side250bgtegning10 Srcset Large (1).jpg https://pcp.structpim.com/media/30110/side250bgtegning10_srcset-large-1.jpg
- Side250bgtegning2 Srcset Large .jpg Side250bgtegning2 Srcset Large.jpg https://pcp.structpim.com/media/30109/side250bgtegning2_srcset-large.jpg
-
Declaration of Performance
