Ma 33 / Mc11
Centerafstanden mellem bærestavene er 33 mm og centerafstanden mellem fyldstave er 11 mm. Klik og se vores standard gitterriste med 33/11 masker.
PcPs galvaniserede gitterriste består af bærestave, som ligger i spændets retning, samt fyldestave, som ligger på tværs af bærestavene. Fyldestave, hvis højde er mindre end bærestavenes, presses ned i specialformede, udlokkede false i bærestavene under stort tryk. Denne operation binder de forskellige stave sammen i et gitter. Som afsluttende kanter og for at stabilisere, forsynes risten med kantstål på de 4 sider. Hvor kantstålene mødes i ristens hjørner svejses kanterne for yderligere at stabilisere risten. Endvidere svejses et passende antal stave til kantstålene.
Størrelse og vægt
For at tilpasse ristene til forsendelser med transportsystemerne, anbefales det at holde den ene af ristesiderne på maks. 1200 mm (pallemål).
Materialer
PcP. gitterriste fremstilles i mange forskellige materialekvaliteter, blandt andet:
- Stål 240 YP
- HSS420, højstyrkestål
- Rustfri stål AISI 304
- Rustfri stål AISI 316
- Aluminium
L = Længde af gitterrist i bæreretning ( totallængde )
W = Bredde af gitterrist
SPÆNDVIDDE
Spændvidden angiver gitterristens længde mellem understøtninger i anvendelsen
EKSEMPEL
Gitterristen måler 1000 x 1500 mm. Her er 1000 mm længden i bæreretningen og 1500 mm gitterristens bredde.
ELLER
Gitterristen måler 1500 x 1000 mm. Her er 1500 mm længden i bæreretningen og 1000 mm gitterristens bredde.
Ma = Maskens centerafstand mellem bærestavene
Mc = Maskens centerafstand mellem tværstavene
Bb = Bærestave
Fb = Fyldstave
Es = Kantstål
Få en skræddersyet løsning der matcher dine projektkriterier. Vi har et stort lager af gitteriste, som kan leveres dag til dag. Men hvis dit projekt stiller unikke krav, giver vores fleksible produktion mulighed for hurtig fremstilling og lave omkostninger ved dit næste projekt.
Uanset industri eller anvendelsesområde så kan vi hjælpe dig med at skræddersy den rigtige løsning som matcher dine projektkriterier. Vi er nemlig specialiserede i at designe og producere kundetilpassede løsninger til både små og store projekter indenfor byggeri, konstruktions-, fødevare- og levnedsmiddelindustrien. Når du samarbejder med PcP, får du support under hele projektet fra design, udvikling til fremstilling og levering af gitteristene.

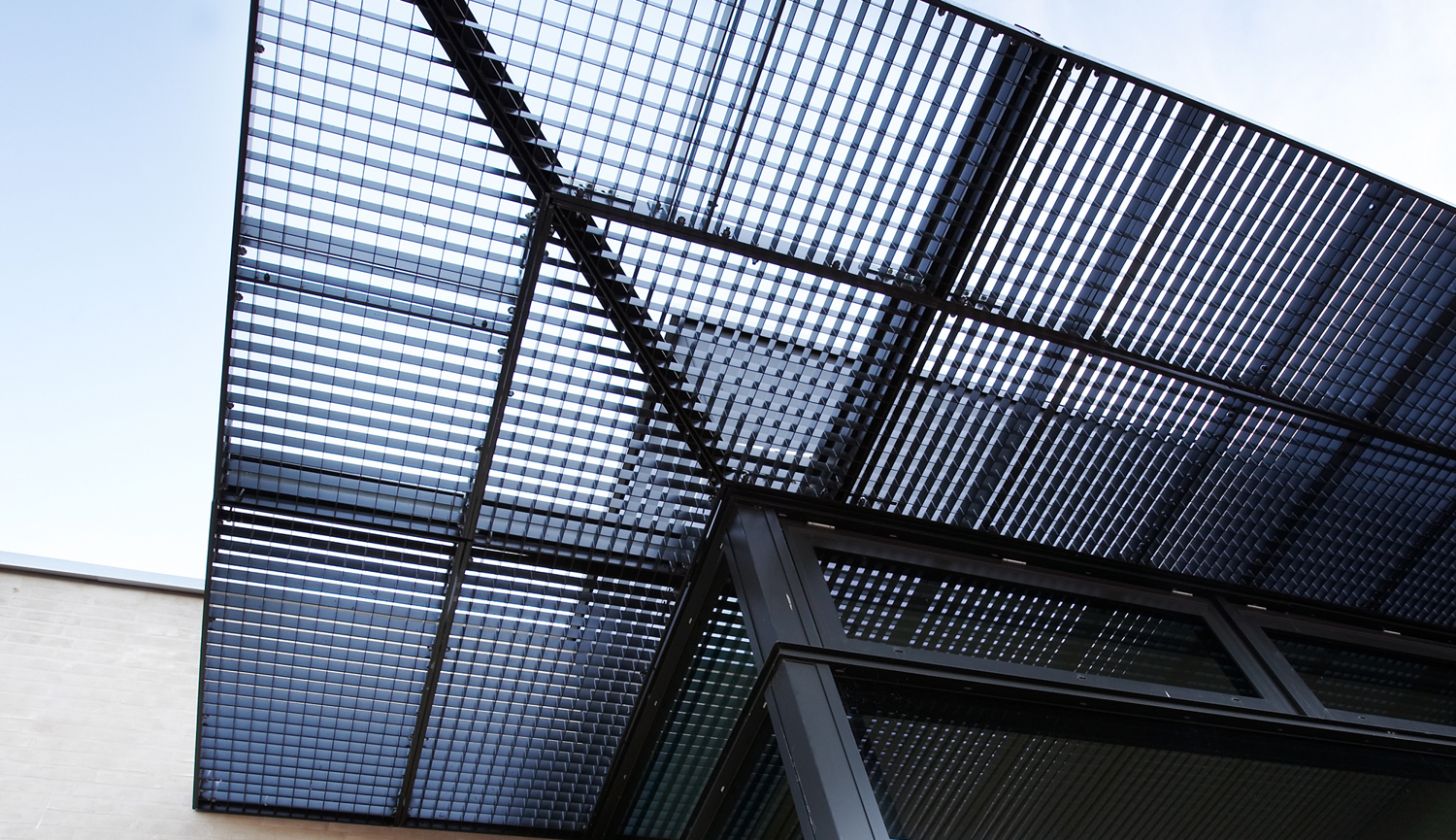

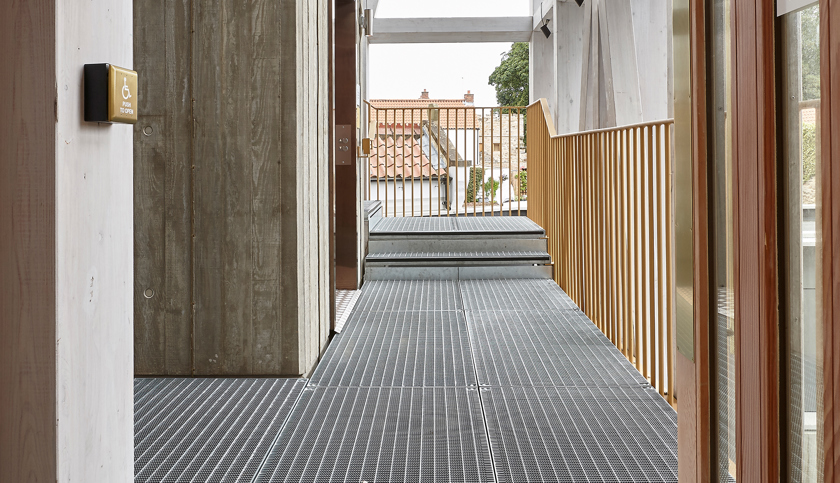

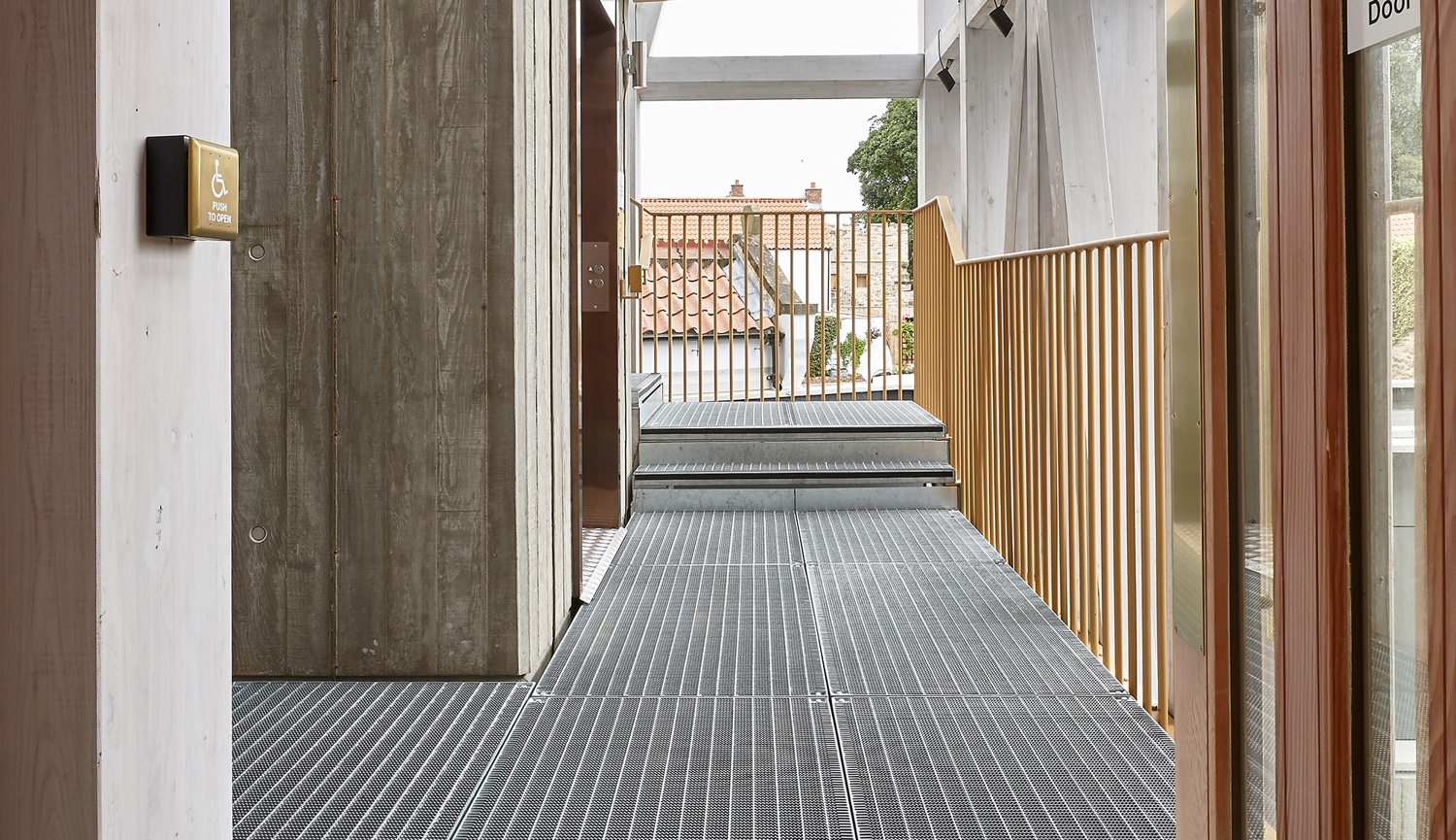

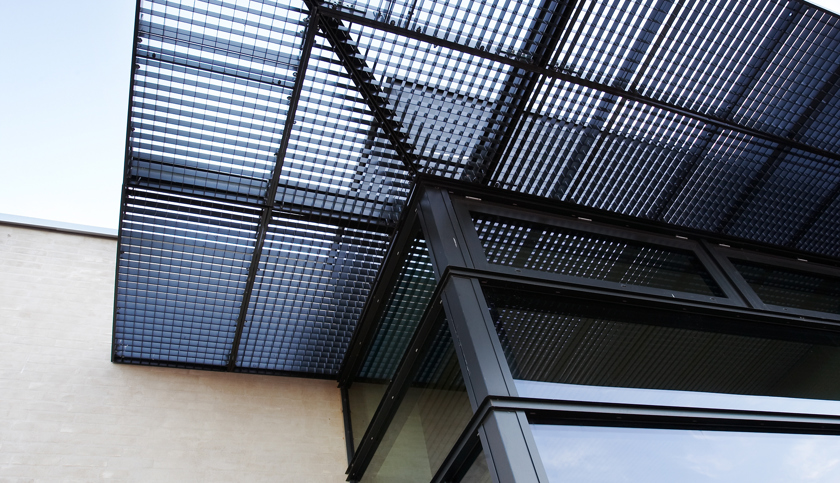

Riste, gitterriste og trin kan fremstilles på eksakte mål med udskæringer til enhver type anvendelsesområde som for eksempel adgangsveje, trapper, platforme, facade- og loftbeklædning og meget andet. Vores ambition er at hjælpe vores kunder med at skabe sikre løsninger. Send os en forespørgsel, så hjælper vi dig med at finde frem til den rette løsning. Gitterriste kan leveres med udskæringer som vi ofte ser ved projekter. Vi kan hjælpe dig med at finde den helt rigtige løsning til dit projekt.
Alle gitteriste kan produceres i aluminium, stål og rustfrit stål. PcP udarbejder flere forskellige overflader, ubehandlet stål, varmgalvaniseret stål, aluminium, rustfri 304 og syrefast 316.
Gitterriste i aluminium vælges ofte på grund af korrosionsbestandighed og lavere vægt i forhold til riste i stål. Der tilbydes mange varianter i bl.a. maskestørrelser og med/uden savtakker. Som anvendes i miljøer, hvor der stilles specielle krav. Aluminiums-gitterriste har altid kantstål rundt omkring hele gitterristen.
PcP udarbejder gitterriste i rustfri samt syrefast stål, der kan leveres bejdset eller el poleret. Du kan også vælge gitterriste med serratering for en høj skridsikkerhed.
Ubehandlet eller galvaniseret gitterrist bestående af bærestave i bæreretningen og fyld- og støttestave på tværs af bæreretningen. Bære- og fyldstave er presset sammen i specialformede, ud lokkede false. Risten er forsynet med et kantprofil på fire sider. Kantprofilet svejses til bære- og fyldstave, og profilerne svejses i hjørnerne.
Vi bestræber os altid på at levere konkurrencedygtige priser på standard produkter såvel som for skræddersyede gitteriste.
Maskestørrelse beskrives med angivelse af afstanden mellem bærestavene (Ma) som det første mål og afstanden mellem tværstavene (Mc) som det andet mål. Maskestørrelserne separeres med en skråstreg „/”. For at forebygge misforståelser angives bogstavforkortelserne som del af maskebeskrivelsen.
Centerafstanden mellem bærestavene er 33 mm og centerafstanden mellem fyldstave er 11 mm. Klik og se vores standard gitterriste med 33/11 masker.
Centerafstanden mellem bærestavene er 33 mm og centerafstanden mellem fyldstave er 16 mm.
Centerafstanden mellem bærestavene er 33 mm og centerafstanden mellem fyldstave er 22 mm.
Centerafstanden mellem bærestavene er 33 mm og centerafstanden mellem fyldstave er 33 mm. Klik og se mere om vores standard gitterriste med 33/33 masker.
Centerafstanden mellem bærestavene er 22 mm og centerafstanden mellem fyldstave er 66 mm. Klik og se mere om lyskasseriste.
Centerafstanden mellem bærestavene er 22 mm og centerafstanden mellem fyldstave er 33 mm. Klik og se mere om vores gittertrin.
Differencen mellem D1 og D2 må maksimalt være:
± D1 - D2 0,012 x Største sidemål
Hvor:
D1 : Diagonalmål 1
D2 : Diagonalmål 2
Største sidemål
For L/B > 450 mm: 1/150 x L/W, dog maks. 8,0 mm
For L/B 450 mm: maks. 3,0 mm
For L/B > 600 mm: 1/200 x L/W, dog maks. 8,0 mm
For L/B 600 mm: maks. 3,0 mm
L & B : +0 / -4 mm
d : ± 1,5 mm
d10 : ± 4,0 mm (over 10 masker)
f, e, g, Ø : +8 / -0 mm
Vi tilbyder forskellige typer af serratering af gitterriste, og kan udføres på enten bærestave eller fyldstave, eller kombineres på begge.
Savtakker anvendt til gitterriste med enten 2 eller 3 mm bære- og fyldestave.
Savtakker anvendt til gitterriste med enten 2 eller 3 mm bære- og fyldestave.
Savtakker anvendt til gitterriste med enten 2 eller 3 mm bære- og fyldestave.
PcP. gitterristedæk deles op i riste af størrelser. Ved opdeling af ristedæk i enkeltriste tilstræbes det at lave så mange ens riste som muligt. Der beregnes ca. 2 mm “luft” mellem ristene på begge led for at optage evt. unøjagtigheder i konstruktion/riste. PcP riste anbefales at have en understøtningsflade på min. 30 mm. Ristene skal understøttes fuldt ud langs begge ender (bærekanter), - bæreretningen markeres på tegningen med “pil”.
PcP. gitterristedæk deles op i riste af størrelser. Ved opdeling af ristedæk i enkeltriste tilstræbes det at lave så mange ens riste som muligt. Der beregnes ca. 2 mm “luft” mellem ristene på begge led for at optage evt. unøjagtigheder i konstruktion/riste. PcP riste anbefales at have en understøtningsflade på min. 30 mm. Ristene skal understøttes fuldt ud langs begge ender (bærekanter), - bæreretningen markeres på tegningen med “pil”.
