Gitterrist The Original, Press-weld 33/11
E15005110GELEFANT® skraberiste anvendes primært til nedstøbning i niveau med fliser eller fortov og er derfor særlig anvendelig foran større indgangspartier i f.eks. butikscentre og kontorbyggeri.
ELEFANT® skraberist er en pressvejst rist type SP med bæreribber i fuld højde i bæreretningen samt fylde- og styreribber i variabel højde, der går vinkelret på bæreribberne. Skraberisten leveres med påsvejst kantstål i samme dimension som bæreribberne.
Specifikationer
- Skridsikkerhed: R9 = 10° > hældning > 6° iht. DIN 51130
- Friareal: 74 %
Dimension: ELEFANT® skraberisten findes i en række standard størrelser fra 250x500 til 1000x1500 mm., men kan også specialfremstilles.
Maskestørrelser: Skraberisten lagerføres med maskestørrelserne: 33x11 mm. Ønskes en anden maskestørrelse skal risten specialfremstilles.
Bæreribber - standard: 20x2 eller 25x2 mm
Kantstål - standard: 20x3 eller 25x3 mm
Rammer: Skraberisten kan anvendes alene eller lægges i en v-stålramme til indstøbning.
Udskæringer: ELEFANT® skraberistene kan leveres med udskæringer eller de kan, som følge af pressvejsningen, skæres til på stedet.
Materiale: Skraberistene leveres som standard i stål S240 dkp, men kan også produceres efter forespørgsel i rustfrit 1.4301 & 1.4404.
Overfladebehandling: Som standard er skraberistene varmtforzinket i.h.t. DS/EN ISO 1461 2009, men de kan leveres med andre overfladebehandlinger, f.eks. bejdset eller el-poleret i rustfrit stål.
Specialstørrelser: Kontakt os for yderligere oplysninger om muligheder og priser.
Downloads
-
PDF Drawing

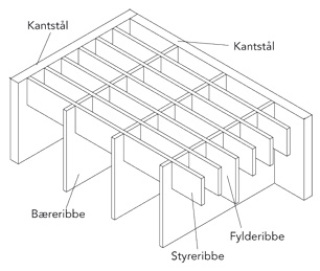

- Side250bgtegning10 Srcset Large (1) .jpg Side250bgtegning10 Srcset Large (1).jpg https://pcp.structpim.com/media/30110/side250bgtegning10_srcset-large-1.jpg

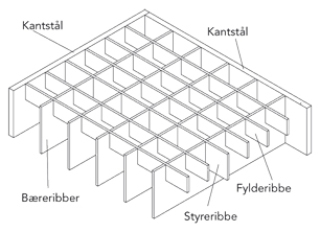

- Side250bgtegning2 Srcset Large .jpg Side250bgtegning2 Srcset Large.jpg https://pcp.structpim.com/media/30109/side250bgtegning2_srcset-large.jpg
-
Brochure
-
Declaration of Performance
Standard dimensioner
Få maksimal sikkerhed kombineret med moderne design til konkurrencedygtige priser med PcP ELEFANT.
| L (mm) | B (mm) | H (mm) | T (mm) | Kantstål (mm) | Lagerstatus | Varenummer | |
|---|---|---|---|---|---|---|---|
| 1000 | 1000 | 25 | 2 | 25x3 | Lagervare | E15005110G | |
| 1000 | 1500 | 25 | 2 | 25x3 | Lagervare | E15005115G | |
| 400 | 800 | 20 | 2 | 20x2 | Lagervare | E15005408G | |
| 500 | 1000 | 20 | 2 | 20x3 | Lagervare | E15005510G | |
| 600 | 1000 | 20 | 2 | 20x3 | Lagervare | E15005610G | |
| 800 | 1000 | 25 | 2 | 25x3 | Lagervare | E15005810G |
| Varenummer | |
|---|---|
| E15005110G | |
| E15005115G | |
| E15005408G | |
| E15005510G | |
| E15005610G | |
| E15005810G |
